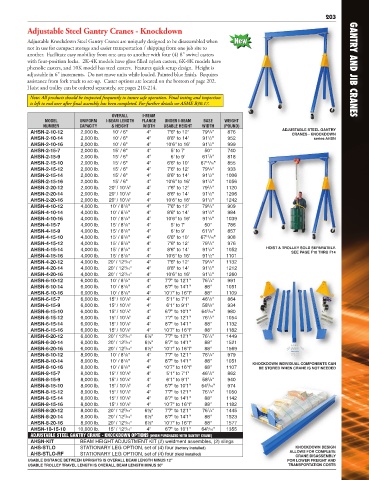

Adjustable Steel Gantry Cranes - Knockdown
Adjustable Knockdown Steel Gantry Cranes are uniquely designed to be disassembled when New
not in use for compact storage and easier transportation / shipping from one job site to
another. Facilitate easy mobility from one area to another with four (4) 8" swivel casters
with four-position locks. 2K-4K models have glass filled nylon casters, 6K-8K models have
phenolic casters, and 10K model has steel casters. Features quick setup design. Height is GANTRY AND JIB CRANES
adjustable in 6" increments. Do not move units while loaded. Painted blue finish. Requires
assistance from fork truck to set-up. Caster options are located on the bottom of page 202.
Hoist and trolley can be ordered separately, see pages 210-214.
Note: All products should be inspected frequently to insure safe operation. Final testing and inspection
is left to end user after final assembly has been completed. For further details see ASME B30.17.
OVERALL I-BEAM
MODEL UNIFORM I-BEAM LENGTH FLANGE UNDER I-BEAM BASE WEIGHT
NUMBER CAPACITY & HEIGHT WIDTH USABLE HEIGHT WIDTH (POUND)
AHSN-2-10-12 2,000 lb. 10' / 6" 4" 7'6" to 12' 79 /4" 876 ADJUSTABLE STEEL GANTRY
3
CRANES - KNOCKDOWN
AHSN-2-10-14 2,000 lb. 10' / 6" 4" 8'6" to 14' 91 /2" 952 series AHSN
1
AHSN-2-10-16 2,000 lb. 10' / 6" 4" 10'6" to 16' 91 /2" 999
1
AHSN-2-15-7 2,000 lb. 15' / 6" 4" 5' to 7' 50" 740
AHSN-2-15-9 2,000 lb. 15' / 6" 4" 6' to 9' 61 /8" 818
7
AHSN-2-15-10 2,000 lb. 15' / 6" 4" 6'6" to 10' 67 /16" 855
13
AHSN-2-15-12 2,000 lb. 15' / 6" 4" 7'6" to 12' 79 /4" 933
3
AHSN-2-15-14 2,000 lb. 15' / 6" 4" 8'6" to 14' 91 /2" 1006
1
AHSN-2-15-16 2,000 lb. 15' / 6" 4" 10'6" to 16' 91 /2" 1056
1
AHSN-2-20-12 2,000 lb. 20' / 10 /8" 4" 7'6" to 12' 79 /4" 1120
1
3
AHSN-2-20-14 2,000 lb. 20' / 10 /8" 4" 8'6" to 14' 91 /2" 1206
1
1
AHSN-2-20-16 2,000 lb. 20' / 10 /8" 4" 10'6" to 16' 91 /2" 1242
1
1
AHSN-4-10-12 4,000 lb. 10' / 8 /8" 4" 7'6" to 12' 79 /4" 909
3
1
AHSN-4-10-14 4,000 lb. 10' / 8 /8" 4" 8'6" to 14' 91 /2" 984
1
1
AHSN-4-10-16 4,000 lb. 10' / 8 /8" 4" 10'6" to 16' 91 /2" 1039
1
1
AHSN-4-15-7 4,000 lb. 15' / 8 /8" 4" 5' to 7' 50" 786
1
AHSN-4-15-9 4,000 lb. 15' / 8 /8" 4" 6' to 9' 61 /8" 857
1
7
AHSN-4-15-10 4,000 lb. 15' / 8 /8" 4" 6'6" to 10' 67 /16" 908
1
13
AHSN-4-15-12 4,000 lb. 15' / 8 /8" 4" 7'6" to 12' 79 /4" 976
3
1
AHSN-4-15-14 4,000 lb. 15' / 8 /8" 4" 8'6" to 14' 91 /2" 1052 HOIST & TROLLEY SOLD SEPARATELY.
1
1
SEE PAGE F10 THRU F14
AHSN-4-15-16 4,000 lb. 15' / 8 /8" 4" 10'6" to 16' 91 /2" 1101
1
1
AHSN-4-20-12 4,000 lb. 20' / 12 /16" 4" 7'6" to 12' 79 /4" 1132
3
3
AHSN-4-20-14 4,000 lb. 20' / 12 /16" 4" 8'6" to 14' 91 /2" 1212
1
3
AHSN-4-20-16 4,000 lb. 20' / 12 /16" 4" 10'6" to 16' 91 /2" 1260
1
3
AHSN-6-10-12 6,000 lb. 10' / 8 /8" 4" 7'7" to 12'1" 76 /4" 991
1
1
AHSN-6-10-14 6,000 lb. 10' / 8 /8" 4" 8'7" to 14'1" 88" 1051
1
AHSN-6-10-16 6,000 lb. 10' / 8 /8" 4" 10'7" to 16'1" 88" 1109
1
AHSN-6-15-7 6,000 lb. 15' / 10 /8" 4" 5'1" to 7'1" 46 /2" 864
1
1
AHSN-6-15-9 6,000 lb. 15' / 10 /8" 4" 6'1" to 9'1" 58 /8" 934
3
1
AHSN-6-15-10 6,000 lb. 15' / 10 /8" 4" 6'7" to 10'1" 64 /16" 980
1
5
AHSN-6-15-12 6,000 lb. 15' / 10 /8" 4" 7'7" to 12'1" 76 /4" 1054
1
1
AHSN-6-15-14 6,000 lb. 15' / 10 /8" 4" 8'7" to 14'1" 88" 1132
1
AHSN-6-15-16 6,000 lb. 15' / 10 /8" 4" 10'7" to 16'1" 88" 1182
1
AHSN-6-20-12 6,000 lb. 20' / 12 /16" 6½" 7'7" to 12'1" 76 /4" 1449
1
5
AHSN-6-20-14 6,000 lb. 20' / 12 /16" 6½" 8'7" to 14'1" 88" 1521
5
AHSN-6-20-16 6,000 lb. 20' / 12 /16" 6½" 10'7" to 16'1" 88" 1569
5
AHSN-8-10-12 8,000 lb. 10' / 8 /8" 4" 7'7" to 12'1" 76 /4" 979
1
1
AHSN-8-10-14 8,000 lb. 10' / 8 /8" 4" 8'7" to 14'1" 88" 1051 KNOCKDOWN INDIVIDUAL COMPONENTS CAN
1
AHSN-8-10-16 8,000 lb. 10' / 8 /8" 4" 10'7" to 16'1" 88" 1107 BE STORED WHEN CRANE IS NOT NEEDED
1
AHSN-8-15-7 8,000 lb. 15' / 10 /8" 4" 5'1" to 7'1" 46 /2" 862
1
1
AHSN-8-15-9 8,000 lb. 15' / 10 /8" 4" 6'1" to 9'1" 58 /8" 940
1
3
AHSN-8-15-10 8,000 lb. 15' / 10 /8" 4" 6'7" to 10'1" 64 /16" 974
1
5
AHSN-8-15-12 8,000 lb. 15' / 10 /8" 4" 7'7" to 12'1" 76 /4" 1050
1
1
AHSN-8-15-14 8,000 lb. 15' / 10 /8" 4" 8'7" to 14'1" 88" 1142
1
AHSN-8-15-16 8,000 lb. 15' / 10 /8" 4" 10'7" to 16'1" 88" 1182
1
AHSN-8-20-12 8,000 lb. 20' / 12 /16" 6½" 7'7" to 12'1" 76 /4" 1445
5
1
AHSN-8-20-14 8,000 lb. 20' / 12 /16" 6½" 8'7" to 14'1" 88" 1523
5
AHSN-8-20-16 8,000 lb. 20' / 12 /16" 6½" 10'7" to 16'1" 88" 1577
5
AHSN-10-15-10 10,000 lb. 15' / 12 /16" 4" 6'7" to 10'1" 64 /16" 1355
5
3
ADJUSTABLE STEEL GANTRY CRANE - KNOCKDOWN OPTIONS (WHEN PURCHASED WITH GANTRY CRANE)
AHSN-KIT BEAM HEIGHT ADJUSTMENT KIT (2) weldment assembles, (2) slings
AHS-STLO STATIONARY LEG OPTION, set of (4) four (factory installed) KNOCKDOWN DESIGN
AHS-STLO-RF STATIONARY LEG OPTION, set of (4) four (field installed) ALLOWS FOR COMPLETE
CRANE DISASSEMBLY
USABLE DISTANCE BETWEEN UPRIGHTS IS OVERALL BEAM LENGTH MINUS 12" FOR LOWER FREIGHT AND
USABLE TROLLEY TRAVEL LENGTH IS OVERALL BEAM LENGTH MINUS 30" TRANSPORTATION COSTS
